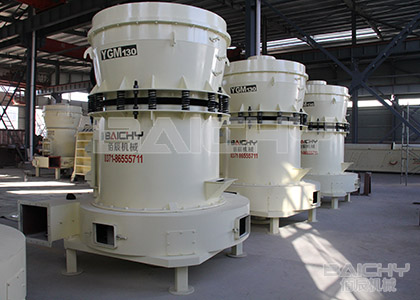

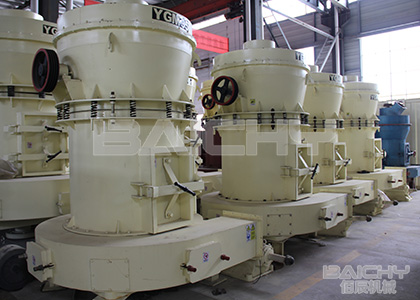

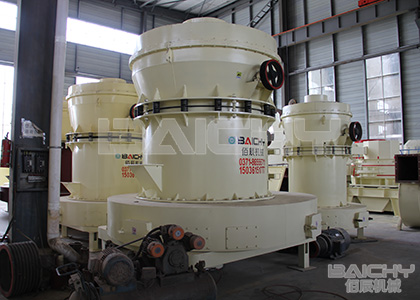

高压悬辊磨粉机
【推荐进料】0-25mm 【推荐细度】120目-325目 【生产能力】0.6t/h-5t/h
【应用范围】
中小型矿山、化工、建材、冶金、耐火材料、水泥等行业。
【适用物料】
加工莫氏硬度七级以下，湿度在6%以下的各种非易燃易爆矿石，如 石膏、 滑石、 方解石、 石灰石、 大理石、 重晶石、 白云石、 花岗岩、 高岭土、 铝矾土、 氧化铁红、 铁矿等。
产品简介
高压悬辊磨粉机是我公司工程师结合多年雷蒙磨粉机的现场经验，潜心研发改进的一种现代化磨粉机的升级产品，同时也开创了工业制粉领域效率高、低能耗的新纪元。
- 1
- 2
- 3
- 4
设备优势
生产成本低, 稳定性好，性能高
基座采用高强度、防振裂球墨铸铁，中机体与基座采用软连接，无刚性接触，有效避免磨腔内产生的振动传给中机体、分析机造成部件损坏，也可有效提高分析精度。
减速机，过载保护
采用减速机，运转平稳、性能可靠，有效提高整机稳定性。减速机与电机采用三角带传递动力，有利于过载保护。
分析机采用变频调速
分析机采用变频调速，比用电磁调速节能，调速控制无误，过程控制机动性好，自动化程度高。
旋风集粉器
集粉效率高，投资费用低，集粉过程中可隔离大部分细小尘埃。旋风集粉器集粉定量排出，有效降低整条风力系统的压力损失。用户也可根据成品粉尘含量选配“旁路集粉器”，减少尘埃含量。生产成本低, 稳定性好，性能高
基座采用高强度、防振裂球墨铸铁，中机体与基座采用软连接，无刚性接触，有效避免磨腔内产生的振动传给中机体、分析机造成部件损坏，也可有效提高分析精度。
减速机，过载保护
采用减速机，运转平稳、性能可靠，有效提高整机稳定性。减速机与电机采用三角带传递动力，有利于过载保护。
分析机采用变频调速
分析机采用变频调速，比用电磁调速节能，调速控制无误，过程控制机动性好，自动化程度高。
旋风集粉器
集粉效率高，投资费用低，集粉过程中可隔离大部分细小尘埃。旋风集粉器集粉定量排出，有效降低整条风力系统的压力损失。用户也可根据成品粉尘含量选配“旁路集粉器”，减少尘埃含量。
工作原理
原矿物料细碎后，由提升机将物料送至小料仓，再经振动给料机均匀连续的送入主机磨室内，高压弹簧产生的作用力和主轴的高速旋转产生的作用里，一并转换为强大的离心力，磨辊向外摆动，紧压于磨环，铲刀铲起物料送到磨辊与磨环之间，在强大的离心力下，磨辊滚动碾压可将物料一次性研磨更加透彻。物料研磨后的细粉随鼓风机的循环风被带入分析机进行分选，细度过粗的物料落回重磨，合格细粉随气流进入成品旋风集粉器，并经出粉管排出，即为成品。在磨室内因被磨物料中有水分，研磨时生热，水气蒸发，以及整机各管道接口不严密，外界气体被吸入，使循环气压增高，保证磨机在负压状态下工作,所增加的气流量通过余风管排入除尘器，被净化后排入大气。
客户案例查看更多案例 >>
四川彭州水电基础设施建设 该项目位于四川彭州，主要加工物料为河卵石，成品用于当地水电基础设施建设。该项目采用三段破碎流程，其中颚式破碎机广泛用于…… 生产情况 加工物料：河卵石 产量：1000t/h
山东青岛某干粉砂浆生产线 鉴于客户加工物料为硬质花岗岩，磨蚀性高，对耐磨要求很高。PE系列大型颚式破碎机PE600 x 900作为首道破碎工序，减少硬岩…… 生产情况 加工物料：硬质花岗岩 产量：150 t/h
技术参数
| 型号 | 磨辊数量(pcs) | 磨环直径和高度 (mm) |
磨环直径和高度 (mm) |
进料尺寸 (mm) |
成品粒度(mm) | 生产能力(t/h) | 主机功率(Kw) | 外形尺寸(mm) |
| YGM65 | 3 | 210×150 | 650×150 | ≤15 | 0.613-0.033 | 0.4-1.8 | 15 | 4100×3300×4500 |
| YGM75 | 3 | 260×150 | 780×150 | ≤15 | 0.613-0.033 | 1-3 | 18.5 | 4300×3500×5100 |
| YGM85 | 3 | 270×150 | 830×150 | ≤20 | 0.613-0.033 | 1.2-4 | 22 | 5300×4100×5200 |
| YGM85B | 3 | 270×150 | 830×150 | ≤20 | 0.613-0.033 | 1.2-3.5 | 22 | 5300×4100×5200 |
| YGM95 | 4 | 310×190 | 950×190 | ≤25 | 0.613-0.033 | 2.1-5.6 | 45 | 7100×5900×7900 |
| YGM130 | 5 | 410×230 | 1280×230 | ≤30 | 0.613-0.033 | 2.5-9.5 | 90 | 7900×8000×9700 |
| YGM160 | 6 | 450×300 | 1600×300 | ≤35 | 0.613-0.033 | 8-16 | 132 | 12550×5700×8355 |
| YGM190 | 6 | 500×330 | 1900×330 | ≤40 | 0.613-0.033 | 18-36 | 250 | 11200×8530×9685 |
